起源の場所: | 中国 |
ブランド名: | Shenzhen Chuangyin Co.,Ltd. |
証明: | KEMA/Type test report |
モデル番号: | LZZBJ6-12Q (A) (B) |
最小注文数量: | 1 |
---|---|
パッケージの詳細: | カートン/合板 |
ボリューム: | ミニ | 色: | ディープレッド |
---|---|---|---|
電圧: | 12KV | 評価される頻度: | 50/60HZ |
測定: | 0.2s | 保護: | 10p20 |
ハイライト: | 変流器を薮で囲むこと,屋内変流器 |
私達は器械変圧器のための製造業者です。
7.2kV/12kV 1200/5 0.2s/10p屋内乾式/エポキシ樹脂タイプ単一フェーズの変流器の製造業者
12kV屋内単一フェーズのエポキシ樹脂タイプ
1. 記述

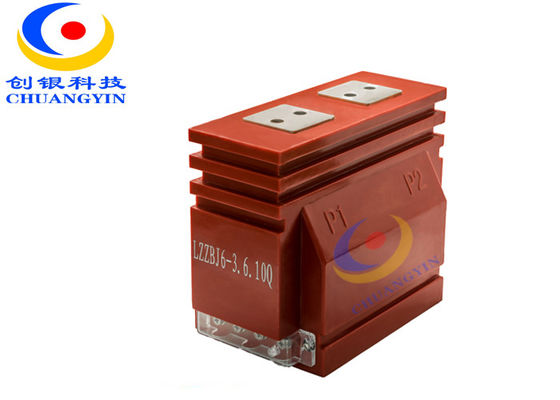

ChuangyinのタイプLZZBJ6-12Q (A) (B)変流器、エポキシ樹脂鋳造の絶縁材および十分に囲まれていたサポート構造はエポキシ樹脂鋳造ボディで、第一次及び二次巻上げおよび環状の中心を囲みます。
プロダクトに2つの二次巻上げ(1便の測定に巻くことおよび1の保護巻上げ)があります。
それは評価される頻度50Hzか60Hzのパワー系統で測定の流れのために広く利用されています、電気エネルギーおよび保護に中継で送ることおよび装置7.2/12kVのための最も高い電圧。
2. 指定:
単一の比率:
評価される変形の比率 (a) |
正確さは組合せを分類します |
定格出力 (VA) |
FS | ALF | 評価される短時間の熱現在のIth (kA/S) |
評価される動的流れ(ka) | ||
測定 | 保護 | |||||||
0.2 (S) |
0.5 | 10P | ||||||
5/5 |
0.2 (Sの)/0.2 (S) 0.2 (Sの)/0.5 0.2 (Sの)/10P 0.5/10P |
10 15 |
15 | 15 |
5 (10) |
10 | 0.5 | 1.25 |
10/5 | 1 | 2.5 | ||||||
15/5 | 1.5 | 3.75 | ||||||
20/5年 | 2 | 5 | ||||||
30/5 | 3 | 7.5 | ||||||
40/5 | 4 | 10 | ||||||
50/5 | 5 | 12.5 | ||||||
75/5 | 7.5 | 18.75 | ||||||
100/5 | 10 | 25 | ||||||
150/5 | 15 | 37.5 | ||||||
200/5 | 20 | 50 | ||||||
300/5 | 31.5 | 80 | ||||||
400/5 | 31.5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 20 | 63 | 125 | |||||
1000/5 | 80 | 160 | ||||||
1250/5 | 80 | 160 |
二重比率:
評価される変形の比率(A) | 正確さは組合せを分類します |
定格出力 (VA) |
FS | ALF | 評価される短時間の熱現在のIth (kA/S) | 評価される動的流れ(ka) | ||
測定 | 保護 | |||||||
0.2 (S) | 0.5 | 10P | ||||||
10-20/5 |
0.2 (Sの)/0.2 (S) 0.2 (Sの)/0.5 0.2 (Sの)/10P 0.5/10P |
10 15 |
15 |
15 20 |
5 (10) |
10 15 20 |
1.5 | 3.75 |
20-40/5 | 3 | 7.5 | ||||||
50-100/5 | 8 | 20 | ||||||
100-200/5 | 15 | 37.5 | ||||||
200-400/5 | 30 | 75 | ||||||
400-800/5 | 63 | 130 | ||||||
500-1000/5 | 80 | 160 |
3. 外形図:
注目:
要望に応じて私達は他の標準に従ってまたは標準外技術的なspecsと変圧器を提供して嬉しいです。
質は保証か、命令するべき適正価格か、歓迎か命令するか、または委任状です。
親切なノート:
私達の工場製品カタログように続きます:
I.器械変圧器(エポキシ樹脂タイプ、upto72.5kV)
I. LV及びMVの流れ/電圧変圧器
II.電子機器Transformer/LPIT/Sensorのスプリット・コアの変流器/Rogowskiのコイル
III.スプリット・コアの変流器/Rogowskiのコイル
II.ケーブルの付属品(EPDM、upto42kV)
I.分離可能なコネクターIEC/IEEE
II.母線の関係システム
III.開閉装置の絶縁材の部品
IV.冷たい収縮ケーブルの付属品
