24kv保護のための屋内単一句のエポキシ樹脂変流器

24kv保護のための屋内単一句のエポキシ樹脂変流器

  • 24kv保護のための屋内単一句のエポキシ樹脂変流器
24kv保護のための屋内単一句のエポキシ樹脂変流器
商品の詳細:
起源の場所: シンセン
ブランド名: Chuangyin
証明: Kema,CE,SGS,TUV
モデル番号: LZZBJ9-24-180/b/2
お支払配送条件:
最小注文数量: 台分
パッケージの詳細: 合板
支払条件: L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力: 1年ごとの36,000,00pcs
連絡先
詳細製品概要
評価される絶縁材のレベル: 24/50/125のkv 分離: 絶縁される鋳造物樹脂
コイルの構造: 円環形状 標準: IEC60044-1 (IEC61869-1&2)
比率: 20-1250/5 色: ブラウン
ハイライト:

中型の電圧変流器

,

中型の電圧器械変圧器




24kv保護のための屋内単一句のエポキシ樹脂変流器



1.Product導入:



LZZBJ9-24-180b-2 LZZBJ9-24-180b-4の変流器、エポキシ樹脂鋳造の絶縁材および十分に囲まれていたサポート構造はエポキシ樹脂鋳造ボディで、第一次及び二次巻上げおよび環状の中心を囲みます。プロダクトに軽量の、全方向性の取付けの特徴がありま、不快さおよび湿気に抗します。それは評価される頻度50Hzか60Hzの電気システムで測定の流れのために広く利用されています、電気エネルギーおよび保護に中継で送ることおよび装置17.5(24) kvのための最も高い電圧





2. 技術的なデータ:



主要な技術的な変数
1. 評価される絶縁材電圧:24/50/125kV等。
2. 評価される頻度:50/60hz
3. 設置場所:屋内
4. 標準:IEC60044-1 (IEC61869-1&2)




3. 指定:

評価される流動比率(A) 二次正確さは組合せを分類します

定格出力

(VA)

測定の流れの器械の保証要因 保護流れの正確さの限界の要因 評価される短時間の熱流れ(kA/S) 評価される動的流れ(ka)
測定 保護
0.2 (S) 0.5 10P
20-200/5

0.2 (Sの)/0.2 (S)

0.2 (Sの)/0.5

0.2 (Sの)/10P

0.5/10P

10

15

15 15

5

(10)

10

15

150I1n 375I1n
300/5 31.5 80
400/5 31.5 80
500/5 40 100
600/5 50 125
800/5 20 63 125
1000/5 80 160
1250/5 80 160







3二次単一の比率

評価される流動比率(A) 二次正確さは組合せを分類します

定格出力

(VA)

測定の流れの器械の保証要因(FS) 保護流れの正確さの限界の要因(ALF) 評価される短時間の熱流れ(kA/S) 評価される動的流れ(ka)
測定 保護
0.2 (S) 0.5 10P
15-300/5

0.2S/0.5/10P

0.2/0.5/10P

0.5/0.5/10P

0.2S/10P/10P

0.2/10P/10P

0.5/10P/10P

15 15

15











20

5

(10)

10

15



20

150I1n 375I1n

400/5~

600/5

50 105

800/5~

1000/5

63 130
1200/5 80 160
1500/5 80 160
2000/5 100 200
2500/5 125 200


3二次二重比率

評価される流動比率(A) 二次正確さは組合せを分類します

定格出力

(VA)

FS ALF 評価される短時間の熱流れ(kA/S) 評価される動的流れ(ka)
測定 保護
0.2 (S) 0.5 10P

15-30/5

20-40/5

.....

500-1000/5

0.2S/0.5/10P

0.2/0.5/10P

0.5/0.5/10P

0.2S/10P/10P

0.2/10P/10P

0.5/10P/10P

15 15

10











15

5

(10)

10







15

100I1n 250I1n
600-1200/5 50 105
750-1500/5 63 130
800-1600/5 80 160
1000-2000/5 80 160
1250-2500/5 100 200





4. 外形図:


24kv保護のための屋内単一句のエポキシ樹脂変流器 0

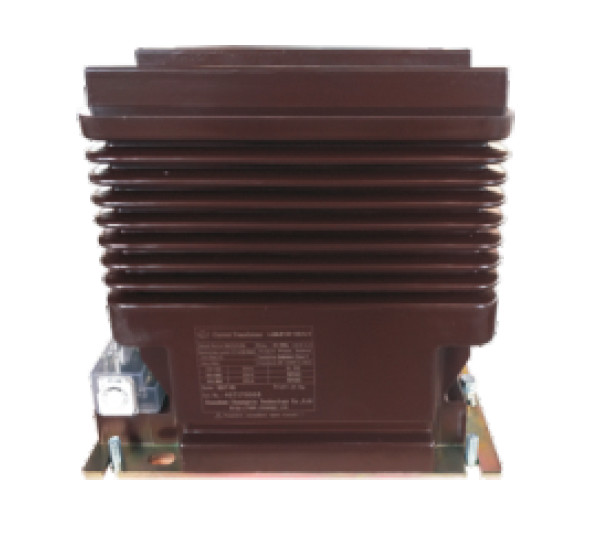

5.Photos:

24kv保護のための屋内単一句のエポキシ樹脂変流器 1

24kv保護のための屋内単一句のエポキシ樹脂変流器 2
