起源の場所: | シンセン |
ブランド名: | Chuangyin |
証明: | Kema,CE,SGS,TUV |
モデル番号: | JDZX15-12/24PC |
最小注文数量: | 台分 |
---|---|
価格: | negotiable |
パッケージの詳細: | カートンのパッキングはのための1、部品とのスリー ピースを含む1のセット セット |
受渡し時間: | 7日以内に |
支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
供給の能力: | 1年ごとの36,000,00pcs |
装置のための最も高い電圧: | 24kV | 設置場所: | 屋内 |
---|---|---|---|
評価される頻度: | 50/60HZ | フィーチャー: | 濾過性および湿気抵抗を改善して下さい |
標準: | IEC | インストール: | 簡単なインストール |
周波数: | 高精度な高周波 | ||
ハイライト: | 中型の電圧変圧器,単一フェーズの電圧変圧器 |

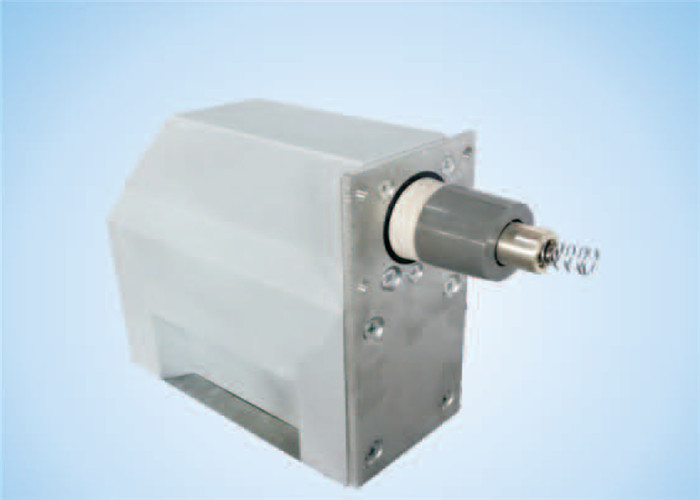

12/24kV 110KVリング キャビネット/膨脹可能なキャビネットまで金属コーティングの接触証拠を薮で囲む中型の電圧変圧器
1.Product導入:
電圧変圧器は濾過性および湿気を改良するためにエポキシ樹脂鋳造ボディで第一次および二次巻上げおよび円環形状の中心を囲む完全封じられた鋳造物の絶縁材の構造を採用します、
抵抗。プロダクトのプラグの部品は2の条件を満たすように#内部の円錐形(EN 50181)設計されています。全面的な構造は十分に保護された表面であるように設計されています。それは頻度50Hzか60Hzの単相か三相AC回路および装置24kVのための最も高い電圧で測定の電圧のための使用された屋内、電気エネルギーおよび保護に中継で送ることです。
技術的なデータ
1の設置場所:屋内
2の評価される頻度:50/60Hz
3.負荷力率:Cos (D=0.8 (ラギング)
4.技術標準の調和下記のものの:IEC 60044-2
IEC 61869-183
項目 | 指定 | 単位 | データ |
1 | Um | kV | 24まで |
2 | 評価される絶縁材のレベル | kV | 24/50/125まで |
3 | 評価される第一次電圧 | V |
22000/√3 11000/√3 |
4 | 評価される二次電圧 | V | 110/√3か110/3 |
タイプ |
評価される第一次 電圧(kV) |
評価される二次電圧(kV) | 正確さは組合せを分類します |
定格出力 (VA) |
流れを限る上昇温暖気流 (VA) |
評価される絶縁材のレベル(kV) |
JDZX15- 12/24PC |
22/√3 11/√3 |
0.11//√3 | 0.2 | 20 | 300 |
12/28/75 24/50/125
|
0.5 | 50 | |||||
1 | 80 | |||||
0.11/√3/0.11/3 |
0.2/6P (3P) | 150 | ||||
25/50 | ||||||
0.5/6P (3P) | 50/50 |
気づきます:要望に応じて私達は他の標準に従ってまたは標準外技術的なspecsと変圧器を提供して嬉しいです。
外形図
