| 起源の場所: | シンセン |
| ブランド名: | Chuangyin |
| 証明: | IEEE/ANSI,KEMA,IEC |
| モデル番号: | CY-ECTD6 |
| 最小注文数量: | 台分 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 合板 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 1年ごとの36,000,000pcs |
| 絶縁材のレベル: | 0,66/3kV （0,72/3kV） | 材料: | エポキシ樹脂 |
|---|---|---|---|
| 精度: | 0.5S （5P10） | 周波数: | 50Hz/60Hzの |
| ハイライト: | ct 電流トランス,器械の潜在性の変圧器 |
||

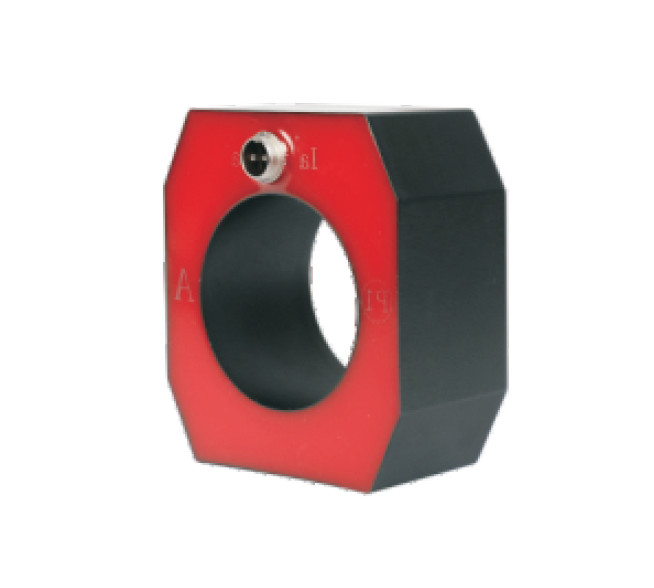

CY-ECTD6単一フェーズの低い電力の現在のセンサー、互換性がある保護メーターで計る測定
に適用して下さい
≤24kVによって絶縁されるケーブルの母線
≤0.72kVの低電圧のnoninsulated母線
> 現在のセンサーはスマートな格子の低電圧/中型の電圧C-GIS開閉装置のケーブルの母線及び絶縁材のブッシュの現在の測定に適用します;
> 現在のセンサーは絶縁されたコンダクターの絶縁されたケーブル、保護されたケーブル コネクタ、または他のどのタイプにも取付けられるべきです。
技術的なデータ
| モデル | CY-ECTD6 |
| 最高。システム電圧（busabarケーブル） | 24kV |
| 絶縁材のレベル | 0,66/3kV （0,72/3kV） |
| 第一次流れ | 600A （最高。4回） |
| 短い時間の熱流れ | 20xIn |
| 二次アナログ出力 | 1V （最高。4V） |
| 正確さ | メーターで計る0.5S （5P10）測定互換性がある保護 |
| 重荷（負荷抵抗） | ≥20kΩ |
| 頻度 | 50/60のHz |
| 作動の臨時雇用者。 | -40°Cへの+70°C |
| 現在のセンサーのタイプ | 段階の流れセンサー |
| 設置方法およびサイズ | ブッシュの取付け |
| 穴径Φ80mm | |
| 彼はで装備されている設置ねじ穴底を付けます | |
| 標準 |
GB/T 20840.8 （GB/T 20840.6） IEC 60044-8 （IEC 61869-6） |
| 接続のタイプ | 航空プラグ--鉛ターミナル |
| 接続ケーブル | RVSPの盾ラインL = 3つのm （長さはカスタマイズすることができます） |
外形図
